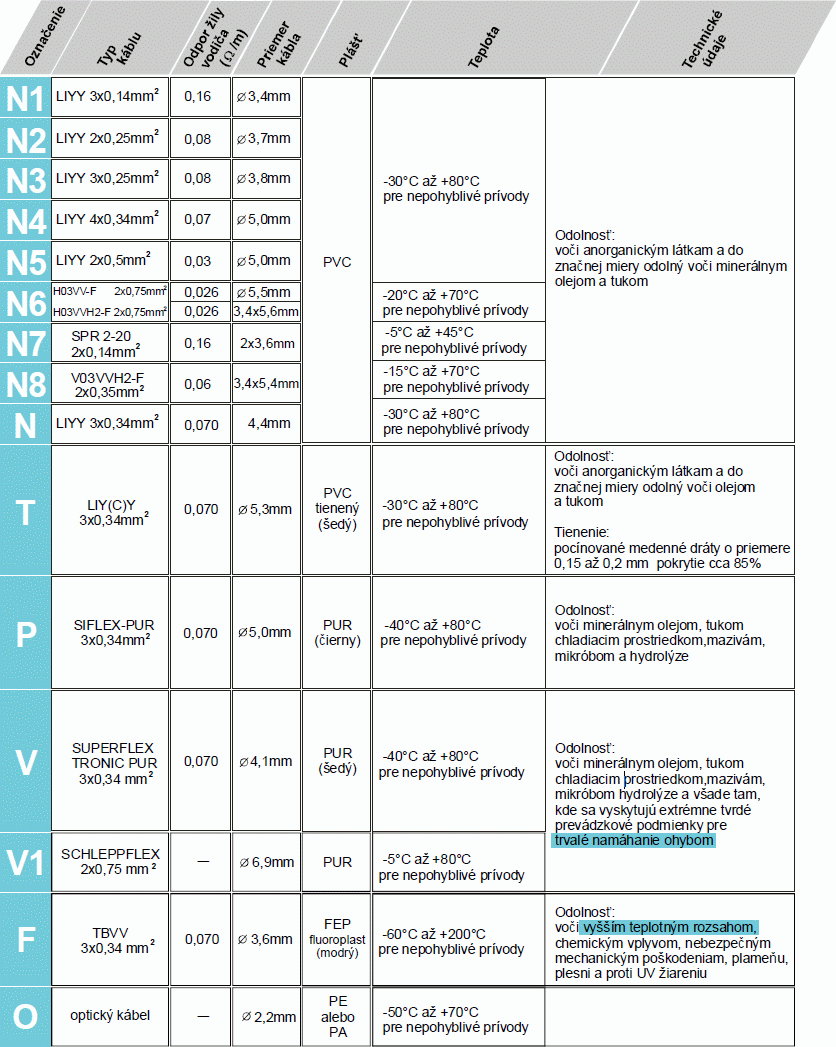

Štandardná dĺžka prívodných káblov je 2m (okrem snímačov UBM). Na žiadosť zákazníka vyrobíme snímače s požadovanou dĺžkou prívodných káblov.

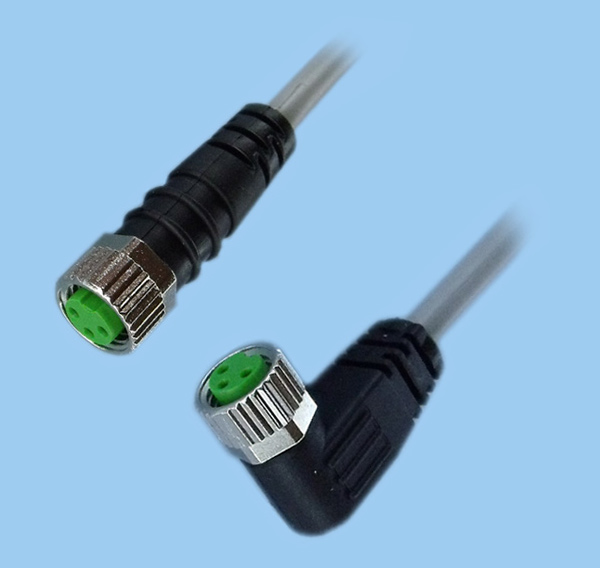

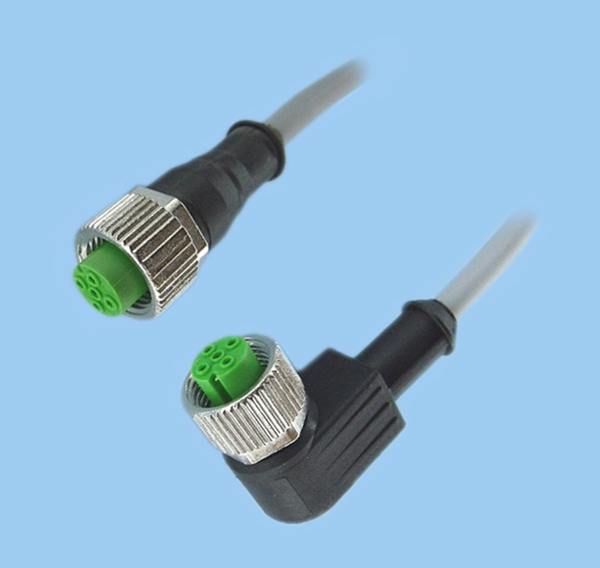

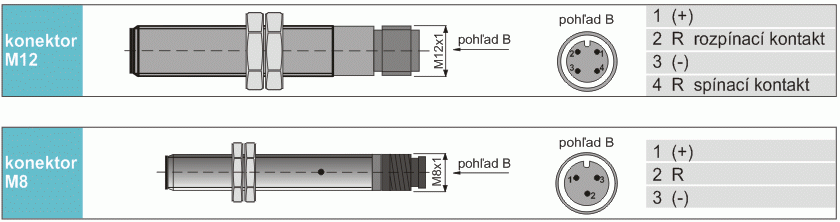

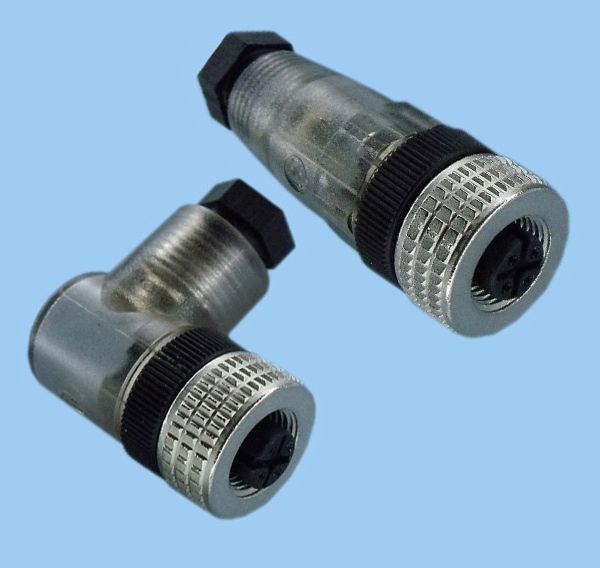

INFORMÁCIA: Ak objednávate cez náš E-shop, vložte požadovaný
typ konektora (K20, K21) do košíka a uvedenú špecifikáciupožadovaného kábla a typ snímača uveďte do poznámky v
nákupnom košíku.
INFORMÁCIA: Ak objednávate cez náš E-shop, vložte požadovaný
typ konektora (K20 LED, K21 LED) do košíka a uvedenúšpecifikáciu požadovaného kábla a typ snímača uveďte do
poznámky v nákupnom košíku.

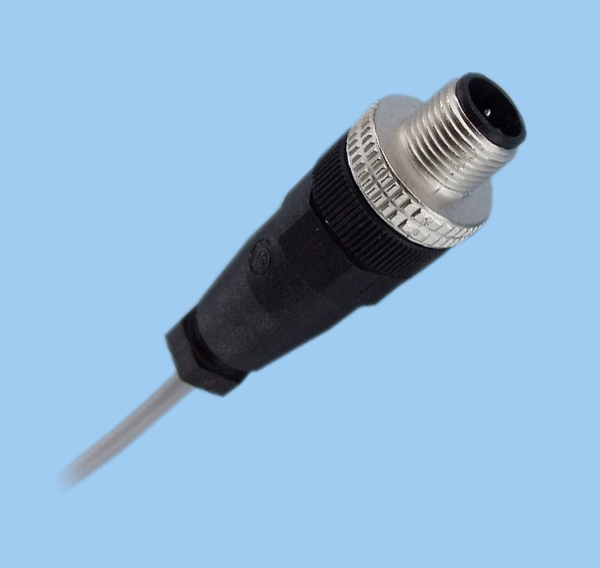

INFORMÁCIA: Ak objednávate cez náš E-shop, vložte požadovaný
typ konektora (K200) do košíka a uvedenúšpecifikáciu požadovaného kábla a typ snímača uveďte do poznámky v
nákupnom košíku.

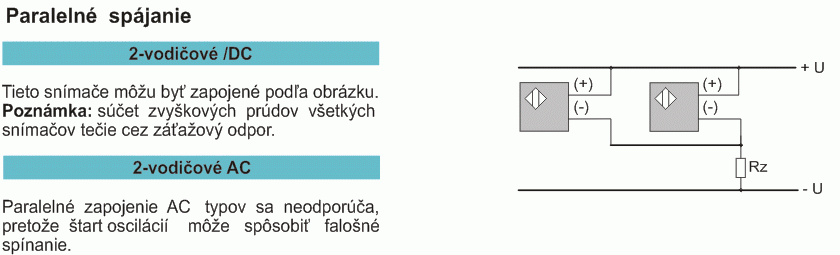

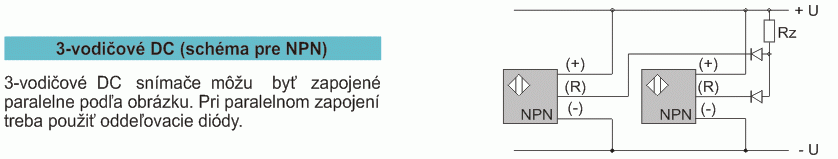

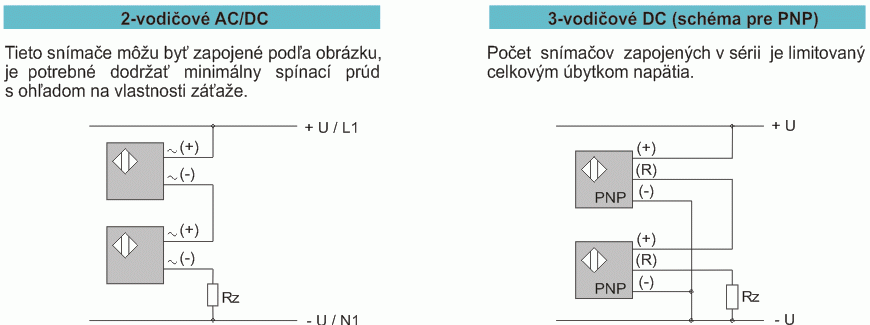

Sériové spájanie: Napäťový úbytok vznikajúci na každom zopnutom
(vodivom) snímači znižuje napätie pripojené na záťaž. Počet snímačov, ktoré môžu byť zapojené do série je teda
obmedzený a závisí od súčtu jednotlivých úbytkov a požia- daviek záťaže.

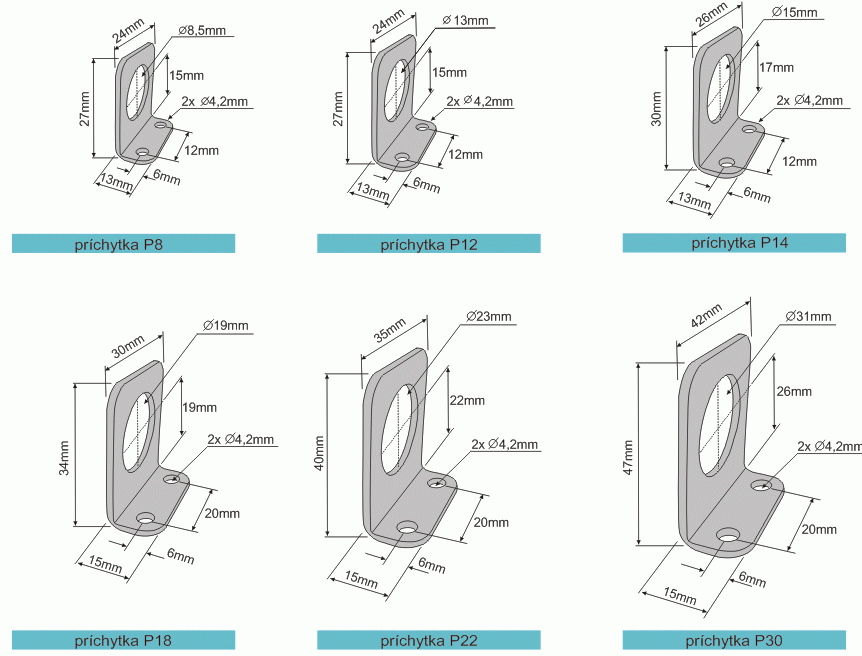

Na pripevnenie snímačov k strojom a zariadeniam sú určené príchytky P8 -
P30.Vyrábajú sa z oceľového plechu hrúbky 2mm s povrchovou úpravou pozinkovaním.

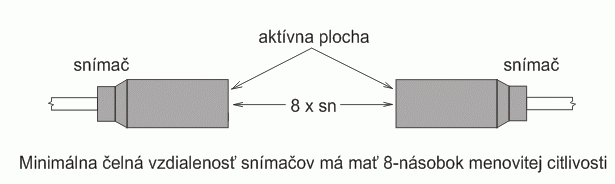

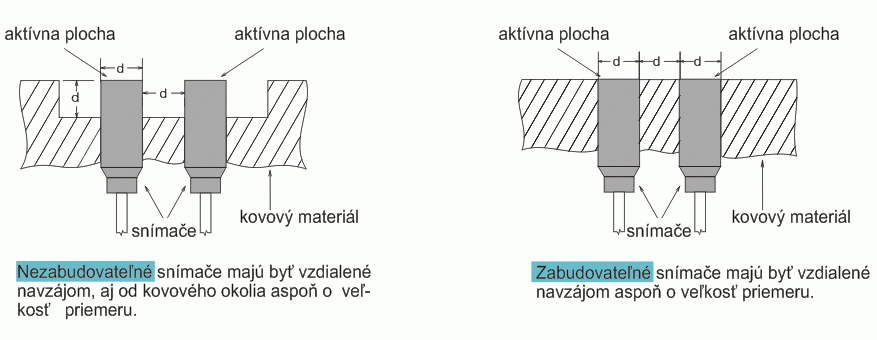

Doporučené spôsoby montáže induktívnych snímačov vyjadrujú nasledujúce
obrázky.

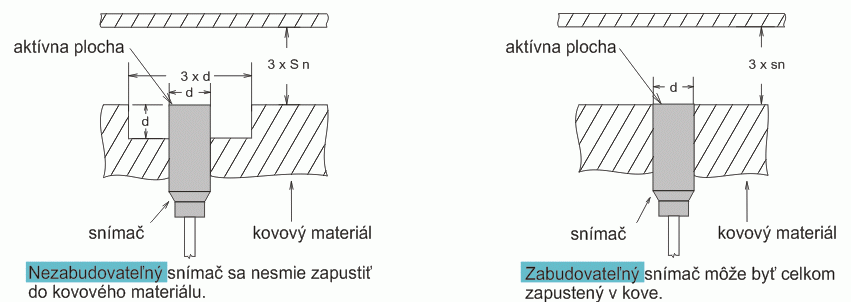

Zabudovateľný snímač môže byť celkom zapustený v kove.
Nezabudovateľný
snímač sa nesmie zapustiť do kovového materiálu.

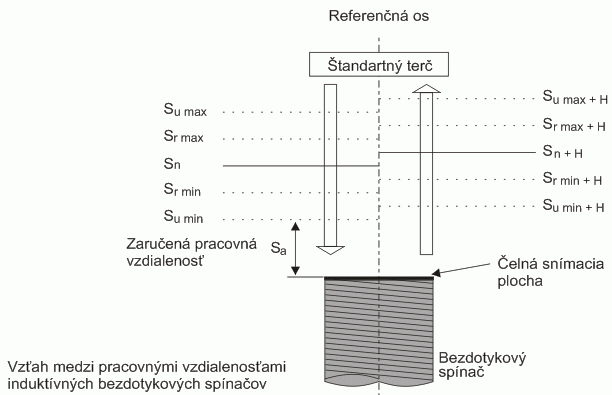

Menovitá pracovná vzdialenosť (Sn) - (dosah)
Je
to dohodnutá veličina použitá na označovanie pracovných vzdialeností; neberie do úvahy vyrobené tolerancie alebo
zmeny spôsobené vonkajšími podmienkami, ako je napätie a teplota.
Účinná pracovná
vzdialenosť (Sr)
Meria sa pri menovitom napätí a teplote 23°C 5°C. Musí byť medzi 90% a 110%
menovitej pracovnejvzdialenosti (Sn): 0,9Sn < Sr < 1,1 Sn.
Využiteľná pracovná
vzdialenosť (Su)
Meria sa v rozsahu teplôt okolia a pri napájacom napätí 85% a 110% menovitého
napätia. Musí byťmedzi 90% a 110% účinnej pracovnej vzdialenosti (Sr): 0,9 Sr < Su < 1,1 Sr.
Zaručená pracovná vzdialenosť (Sa)
Je medzi 0% a 81% menovitej pracovnej
vzdialenosti: 0 Sn < Sa < 0,9 x0,9 Sn.
Presnosť zopnutia
Interval maximálnych vzdialeností
rozptýlených bodov zopnutia pri ich opakovanom meraní pri menovitom napájacomnapätí, teplote 20°C v rozsahu 8
hodín.
Testovací terč clonka, pre približovacie snímače
Má tvar štvorca
s dížkou strany rovnej:
- priemeru vpísanej kružnice na aktívnej časti čelnej snímacej plochy alebo
-
trojnásobku menovitej pracovnej vzdialenosti Sn podľa toho, ktorý rozmer je väčší.
Je vyrobený z
uhlíkovej ocele napr. trh 11 (Fe 360), hrúbky 1mm. Pre štrbinové snímače súrozmery a materiál (oceľ tr.11 alebo
Al) stanovené osobitne pre každý typ snímača.

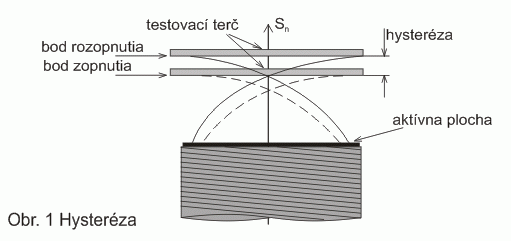

Diferenciálna dráha
hysteréza
Je rozdiel medzi bodom zopnutia a bodom rozopnutia. Musí byť menej ako 20% účinnej
pracovnej vzdialenosti (Sr) (Obr.1) .

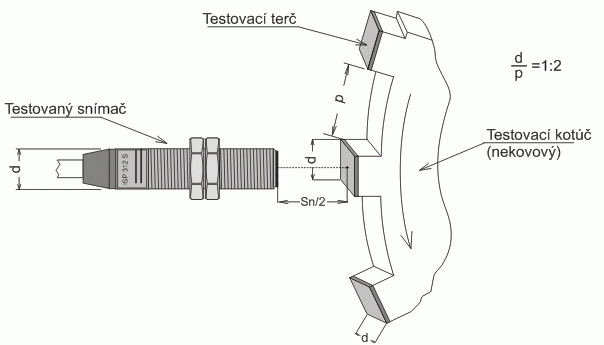

Max. spínacia frekvencia
Maximálny počet zmien zo zopnutého do
nezopnutého stavu a späť za jednu sekundu, pri pohybe snímaného predmetu vo vzdialenosti s =Sn/2, od aktívnej
časti snímača, pričom pomer d:p = 1:2.
Vzťah medzi počtom otáčok za minútu a frekvenciou:
| Otáčky / min | 600 | 1000 | 1800 | 5000 | 6000 | 10000 | 18000 | 20000 | 24000 | 30000 | 50000 | 100000 | 120000 | 300000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| frekv, (Hz) | 10 | 16,7 | 30 | 83,4 | 100 | 166,7 | 300 | 333,4 | 400 | 500 | 833,4 | 1666,7 | 2000 | 5000 |
Hustota spínaných cyklov
Maximálny počet zmien zo
zopnutého do nezopnutého stavu a späť za jednu sekundu, pri pohybe snímaného predmetu vo vzdialenosti s=Sn/2, od
aktívnej časti snímača, pričom pomer zub / medzera =1:2.
Výstup
Spínací
- v kľudovom stave (bez prítomnosti snímaného predmetu) je výstup rozpojený.
Rozpínací - v kľudovom
stave (bez prítomnosti snímaného predmetu) je výstup zopnutý.

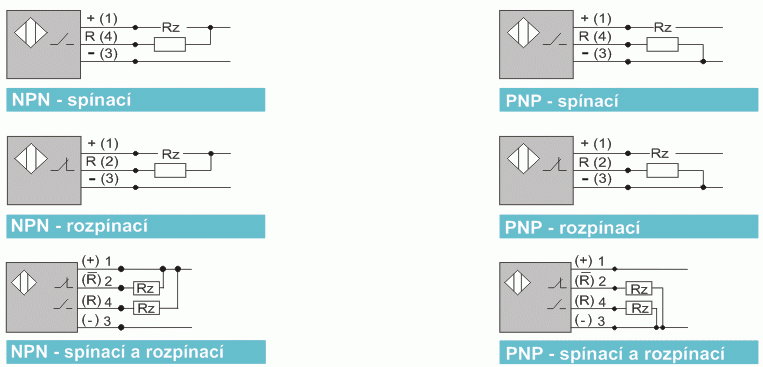

NPN - záťaž je zapojená medzi výstup
snímača (R) a kladný pól napájacieho zdroja.
PNP - záťaž je zapojená medzi výstup snímača (R) a
záporný pól napájacieho zdroja.
Napäťový výstup - spojitá zmena napätia na výstupe snímača v
definovanom napäťovom rozsahu, závislá na vzdialenosti snímaného kovového predmetu od čela snímača. Minimálnej
definovanej vzdialenosti odpovedá minimálna úroveň napätia, maximálnej vzdialenosti odpovedá maximálna úroveň
napätia na výstupe snímača.
Prúdový výstup - spojitá zmena prúdu z výstupu snímača v definovanom
prúdovom rozsahu, závislá na vzdialenosti snímaného kovového predmetu od čela snímača. Minimálnej definovanej
vzdialenosti odpovedá minimálna veľkosť prúdu, maximálnej vzdialenosti odpovedá maximálna veľkosť prúdu z
výstupu snímača.
Napájacie napätie
Napäťový rozsah v ktorom snímač
bezpečne pracuje. Pri jednosmernom napájaní nesmú byť prekročené maximálne a minimálne hodnoty, a to ani
zvyškovým zvlnením.
Menovitá hodnota
Hodnota napájacieho napätia, pri
ktorej sú definované parametre snímača: 24V - pri jednosmernomnapájaní, 230V / 50 Hz - pri striedavom napájaní.
Prúd záťažou a prúd snímačom bez záťaže
Pri trojvodičových snímačoch -
maximálna hodnota prúdu, ktorý môže trvale pretekať výstupom snímača a záťažou. Prúd snímačom bez záťaže
predstavuje vlastný odber snímača.
Spínací prúd
Pri dvojvodičových
snímačoch - prúd pretekajúci záťažou v zopnutom stave.
Zvyškový prúd
Prúd
pretekajúci záťažou pri rozopnutom výstupe ( slúži k napájaniu dvojvodičových snímačov. )
Napätie v zopnutom stave
Úbytok napätia, ktorý vznikne na snímači pri
maximálnom prúde záťažou.
Charakter záťaže
Induktívne trojvodičové
snímače sú určené pre pripojenie induktívnej záťaže (relé), alebo odporovej záťaže(rezistor od 120 do 10k , pri
Un=24V) pri dodržaní maximálneho prúdu záťažou. Výrobca neodporúčapoužitie záťaže s veľkou teplotnou závislosťou
odporu ( žiarovka ) bez pomocných oddeľovacích obvodov,inak dôjde po pripojení a aktivovaní snímača k spusteniu
protiskratovej ochrany snímača a znemožneniujeho spoľahlivej funkcie. Rovnako sa neodporúča pripájať aj záťaž
kapacitného charakteru.

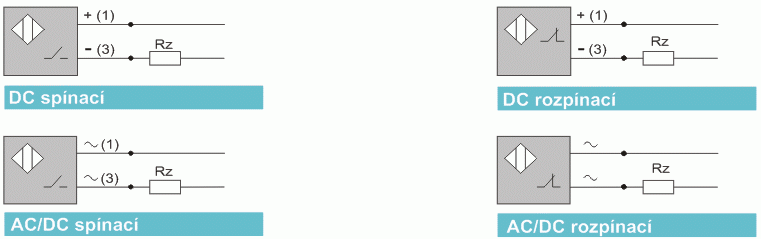

Záťaž

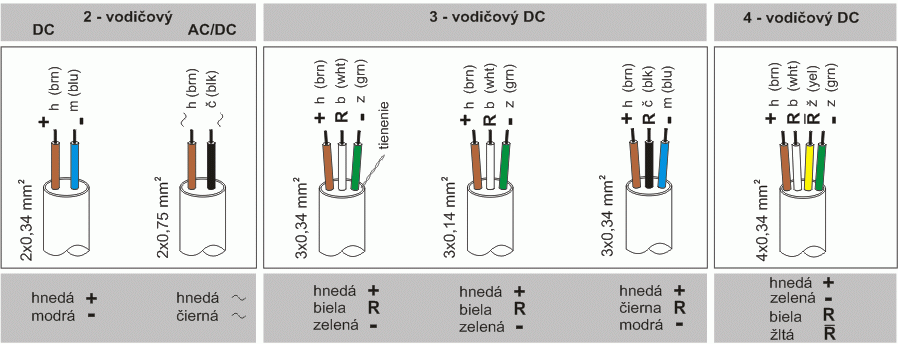

Pri 3-vodičových snímačoch sa zapája
medzi výstup-R (kolektor) a mínus (-) pól napájacieho zdroja - pre typ PNP.Alebo medzi výstup - R (kolektor) a
plus (+) pól napájacieho zdroja - typ NPN. Pri 2-vodičových snímačoch sazáťaž zapája do série s svojvodičovým
snímačom
Teplota okolia
Teplotný rozsah, v ktorom je zaistená správna
funkcia snímača.

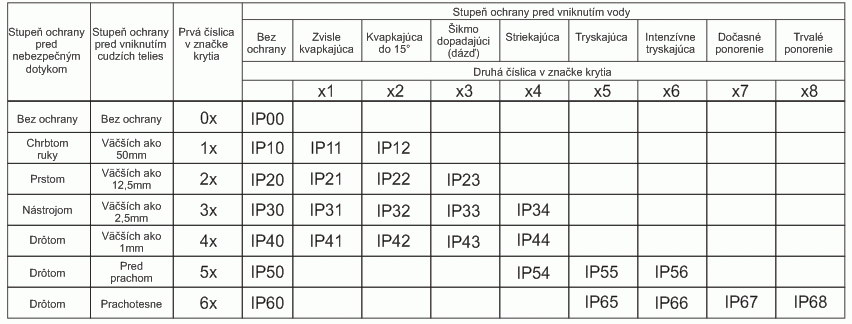

Krytie
Stupeň krytia udáva stupeň ochrany pred
vniknutím prachu a vlhkosti do snímača.
Výplňová
hmota
Výplňová hmota snímačov - VUKOL O33n (+ tvrdidlo VUKIT M) je polyuretanová samozhášavá
zalievacia hmota s vysokou ťažnosťou znášajúca teplotnodilatačné namáhania s dobrou priľnavosťou k PVC i gume.
Znáša trvalé teplotné zaťaženie 120°C, a je vhodná na vyplňovanie dutín špeciálne pri stavbe elektrických
zariadení s požiadavkou hmoty bez vnútorného pnutia a dobrých elastických a elektroizolačných vlastností.
Vnútorná rezistivita 9,8x10 [" m"] - vyhovuje IEC 93. Elektrická pevnosť 22 ["kV/mm"] - vyhovuje STN 34
6463.
Ochrana proti prepólovaniu
Vnútorná ochrana, ktorá zabezpečuje,
že ani pri zámene polarity napájacieho napätia nedôjde k poškodeniu snímača.Súčasne chráni obvody snímača pred
napäťovými špičkami, ktoré vznikajú na induktívnej záťaži.
Rušivé
napätia
Snímače majú vlastnú ochranu proti rušivým napäťovým špičkám. U elektrických zariadení, na
ktorých vznikajú veľké napäťové špičky odporúčame viesť kábe snímača oddelene od silových rozvodov.
Korekčné koeficienty
Pri použití iných materiálov ako oceľ je možné určiť
axiálnu citlivosť približovacích snímačov pomocou korekčných koeficientov.
| chróm-nikel = 0,9 x Sn | mosadz = 0,5 x Sn |
|---|---|
| hliník = 0,4 x Sn | meď = 0,4 x Sn |
Bod zopnutia
bod, v ktorom pri pohybe testovacieho
terča do aktívnej zóny snímača dôjde k zmene stavu výstupu.

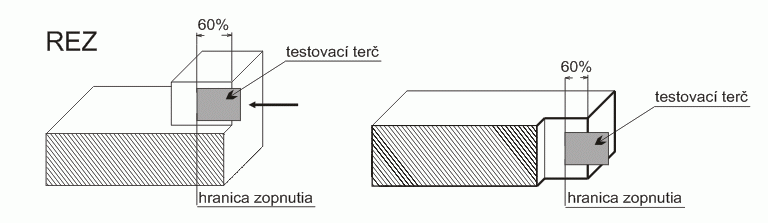

Citlivosť - hĺbka
štrbiny
Zaťažovací odpor
Napäťový výstup - min. hodnota
odporu záťaže, ktorú je možné pripojiť k výstupu snímača
Prúdový výstup - max. hodnota odporu záťaže,
ktorú je možné pripojiť k výstupu snímača
Čas blokovania pri rozbehu
Pri
zapnutí napájacieho napätia je funkcia sledovača blokovaná počas 1 až 15 s (nastaviteľné),aby nedošlo k
prepnutiu pri zníženej frekvencii počas rozbehu sledovaného zariadenia.
Čas
oneskorenia vypnutia a zopnutia
Odozva výstupu na priblíženie resp. oddialenie kovového predmetu je
oneskorená o čas T1 resp. T2Časy T1 aT2 sú nastaviteľné nezávisle na sebe, v rozsahu 0,1 až 4,7s.
Axiálna zmena polohy
Je definovaná ako maximálna rýchlosť axiálnej zmeny
polohy testovacieho terča pred čelom snímača, kedy ešte v každom okamžiku výstupná hodnota napäria alebo prúdu
na výstupe snímača odpovedá okamžitej polohe testovacieho terča.
Citlivosť
Prúdový snímač - je definovaná ako hodnota zmeny prúdu z výstupu
snímača, pri axiálnej zmene vzdialenosti snímaného testovacieho terča o 1 mm.
Napäťový snímač - je
definovaná ako hodnota zmeny napätia na výstupe snímača, pri axiálnej zmene vzdialenosti snímaného testovacieho
terča o 1 mm.
Pracovný rozsah
Je interval vymedzený min. a max.
pracovnou vzdialenosťou, ktorému zodpovedá rozsah výstupného napätia ( prúdu ) 1 až 9 V ( 4 až 20 mA )
analógového snímača.
Presnosť
Pri analógových snímačoch je to presnosť
merania udaná absolútnou hodnotou vyjadrenou v mm.

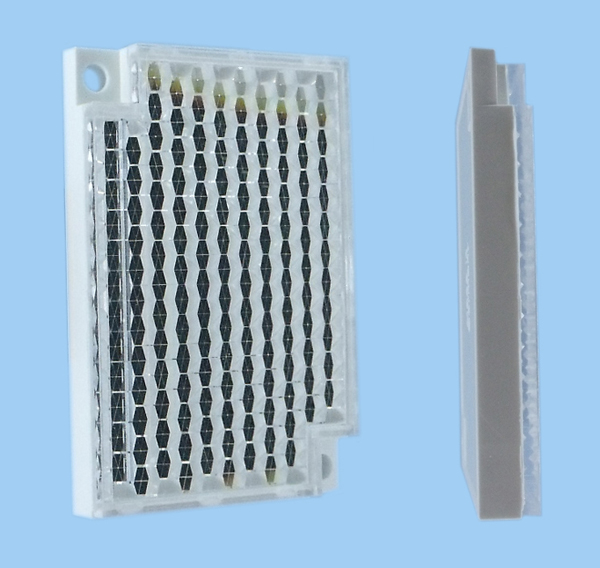

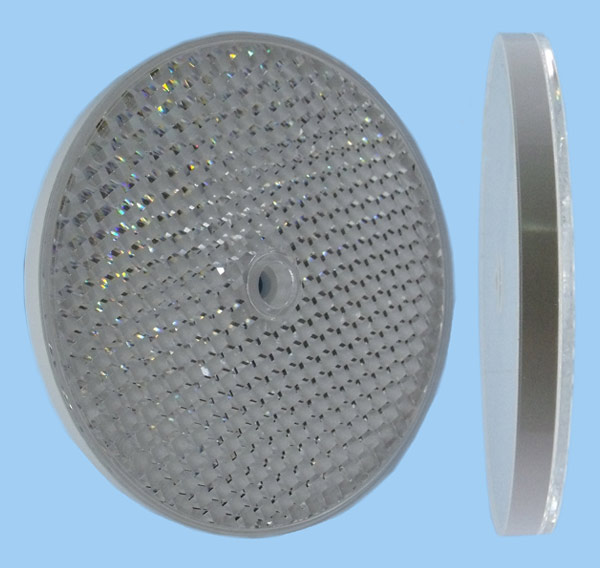

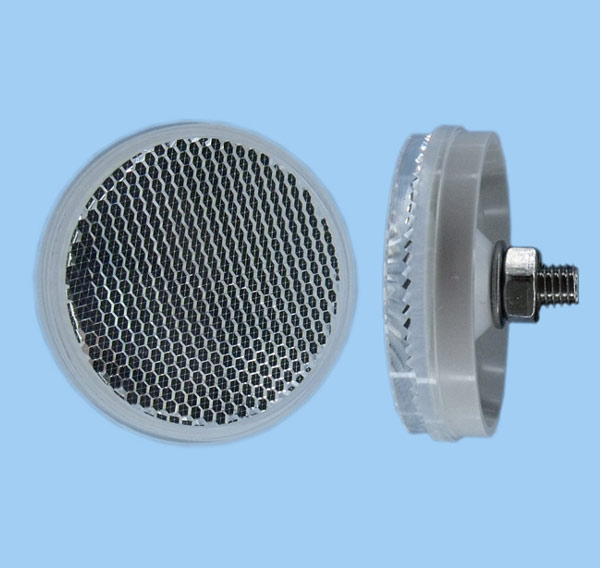

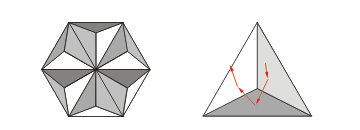

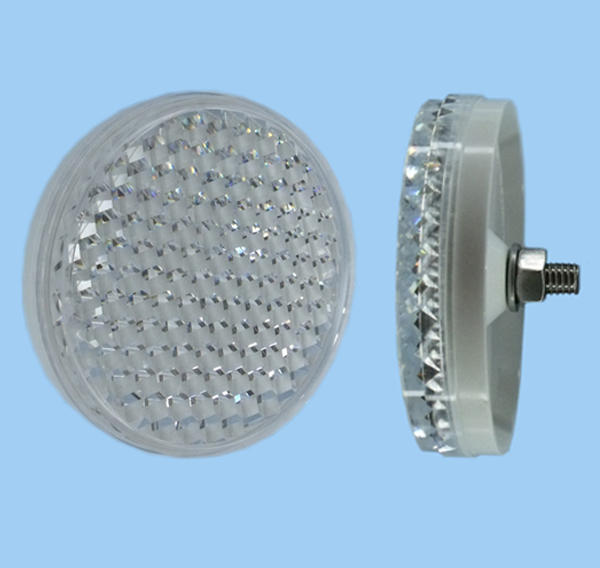

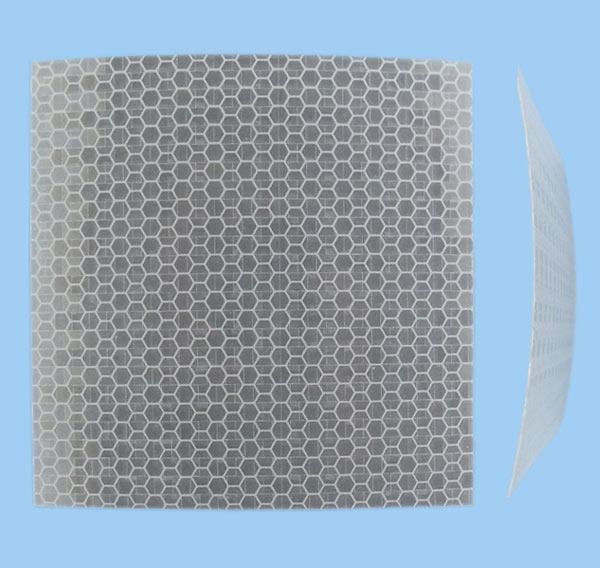

Odrazky
Základom reflexného systému je bunka trojitého odrážača (triplexu). Je
to trojica zrkadliacich plošieknavzájom pravouhlo orientovaných. Svetelný lúč vstupujúci do triplexovej odrazky je
úplne odrazenýa je vrátený do smeru paralelného s lúčom dopadajúcim. Trojité zrkadlá tiež otáčajú polarizačnú os
odrazeného svetelného luča o 90° (”opticky aktívne”) .

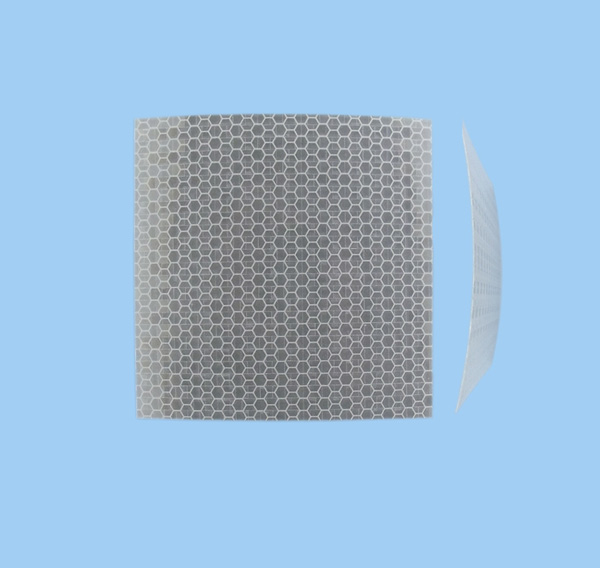

Šesťuholník je zložený zo
šiestich trojitých zrkadiel a jednotlivé bunky sú usporiadané do tvaru plástu. Odrazkys touto štruktúrou sú vyrábané
ako plastové kruhové doštičky alebo samolepiaca fólia.

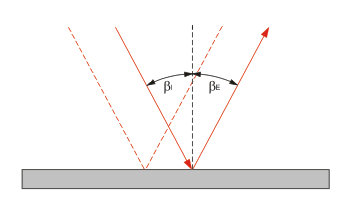

Úplný odraz
Nastáva
na vysoko lesklých (odrazových) plochách.Uhol dopadu je preto rovnaký ako uhol odrazu ( Bi = Be ). Straty odrazom sú
v ideálnom prípade zanedbateľné.

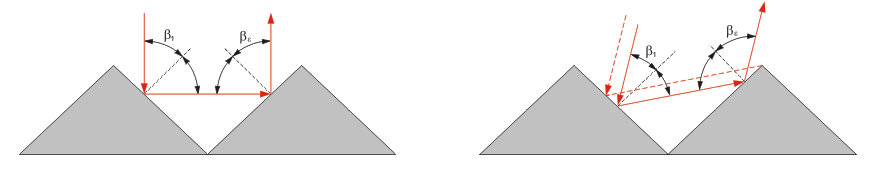

Reflexný odraz
Je
spôsobený dvoma zrkadlami ktoré, vzájomne zvierajú vertikálny uhol. Dvojitý odraz spôsobí, že sa svetelný lúč odrazí
naspäť rovnakým smerom. Uhly dopadu sa tak možu meniť v relatívne širokom rozsahu.

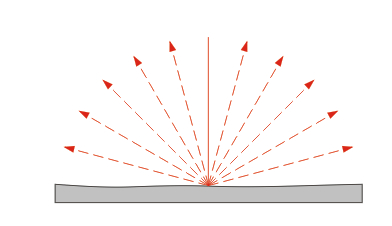

Difúzny odraz
Nastáva na hrubom a drsnom povrchu. Môže to byť demonštrované na rôznych zle odrážajúcich a rozdieľneorientovaných
malých zrkadlách. Prichádzajúce svetlo je široko rozptýlené nad povrchom. Straty sú týmvyššie čím tmavší a matnejší
je konečný povrch.

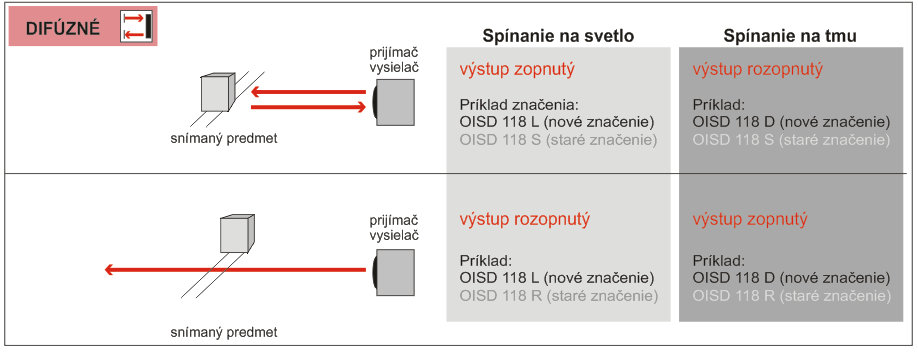

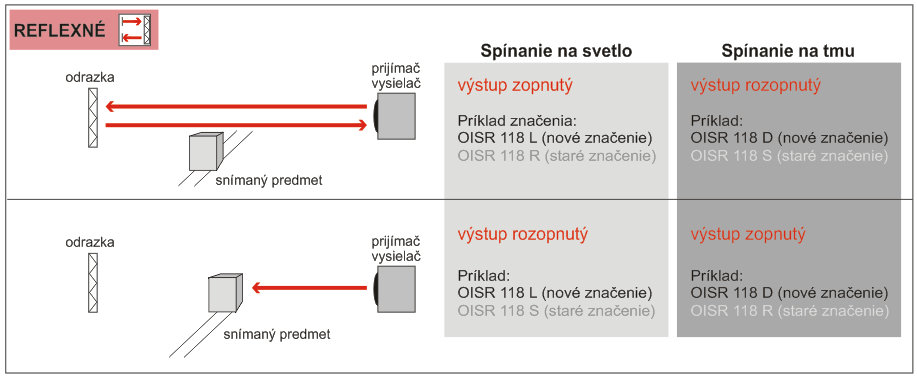

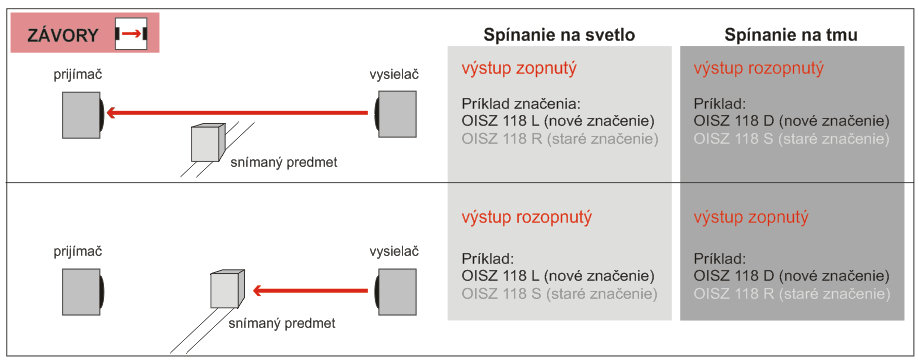

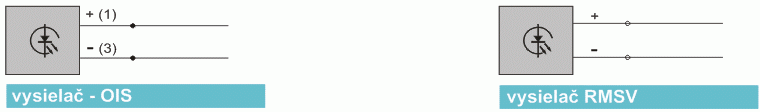

Výstup
Spínanie na svetlo L.O. (light ON) - výstup je
zopnutý (vodivý) ak svetlo vysielača dopadá na prijímač.
Spínanie na tmu D.O. (dark ON) - výstup je zopnutý
(vodivý) ak na prijímač nedopadá svetlo vysielača.
Programovateľný výstup - logická funkcia výstupu je
voliteľná pripojením programovacieho vodiča ku kladnému alebo zápornému potencionálu.
Pod pojmom ”svetlo”
rozumej žiarenie vysielača v infračervenej alebo viditeľnej oblasti.
NPN - záťaž je zapojená medzi výstup
snímača (R) a kladný pól napájacieho zdroja.
PNP - záťaž je zapojená medzi výstup snímača (R) a záporný pól
napájacieho zdroja.
Okolité
svetlo
Je časť svetla, ktoré dopadá na príjímač, ale nie je vysielané príslušným vysielačom.
Hysteréza
Je vzdialenosť medzi spínacími bodmi pri približovaní a následnom
vzďalovaní objektu od snímača.
Testovací terč
Štandartný snímací objekt pre
optoelektronické snímače je list kartónu ktorého povrch má definovaný stupeňodrazivosti. List s 90% odrazivosťou sa
používa pre určenie rozsahu difúznych snímačov.

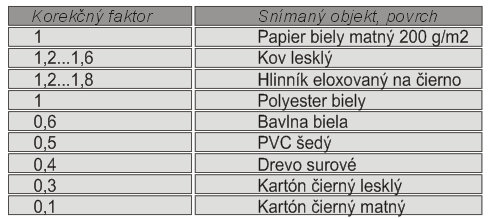

Korekčné faktory pre difúzne
snímače
Pre objekty s rôznymi odrazovými vlastnostami môžeme snímací rozsah určiť použitím korekčných
faktorov -pozri tabulku.
Ochrana
proti skratu
Pri zapojení výstupu na nesprávny potenciál nedôjde k zničeniu snímača, taktiež sú snímače
chránené proti prepólovaniu.
Prípustná vlhkosť vzduchu
35 až 85 %
nekondenzujúci

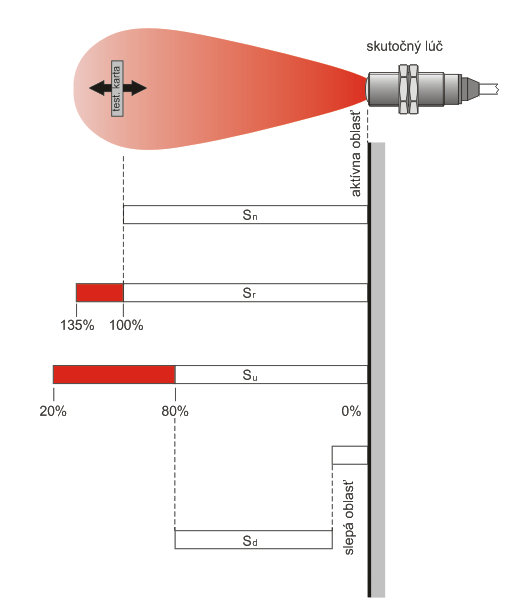

Pracovná vzdialenosť
Je vzdialenosť medzi štandartným objektom
a aktívnou plochou difúzneho snímača ktorá spôsobí zmenu signálu
Menovitá spínacia
vzdialenosť Sn
Je spínacia vzdialenosť ktorá zanedbáva výrobnú toleranciu, náhodné zmeny a vonkajšie
vplyvy ako sú teplotaa napájanie.
Skutočná spínacia vzdialenosť Sr
Je
spínacia vzdialenosť pri menovitom napätí Un a menovitých výrobných toleranciách a menovitej prevádzkovejteplote
okolia (T = +23 °C ±0,5).
Užitočná spínacia vzdialenosť Su
Je dovolená
spínacia vzdialenosť vo vnútri pevne stanovených rozsahov napájania a teploty (0,80 Sn Su 1,20 Sn).

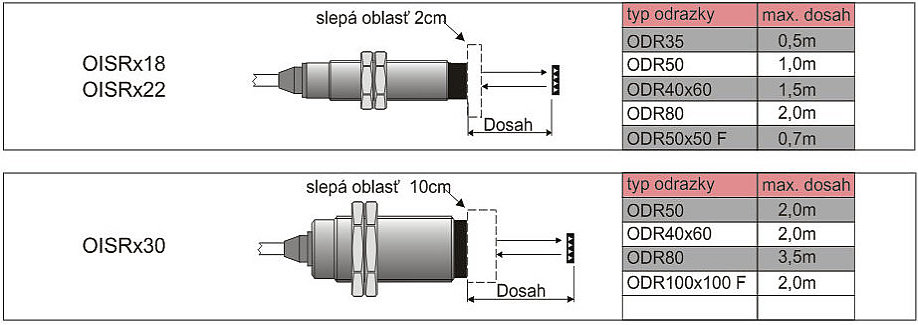

Slepá oblasť
Je oblasť medzi aktívnou plochou a minimálnou spínacou
vzdialenosťou vo vnútri ktorej može byť objekt snímaný.
Dosah Sd
Je oblasť
vo vnútri ktorej môže byť spínacia vzdialenosť optosnímača nastavená použitím štandartného objektu.
Pre
jednocestné závory je to maximálna vzdialenosť medzi vysielačom a prijímačom. Pre reflexné
závory - maximálna vzdialenosť medzi snímačom a reflektorom (odrazkou). Pre difúzne snímače - maximálna
vzdialenosť medzi snímačoma snímaným objektom. Ako referenčný objekt pre meranie sa používa šedá testovacia karta s
odrazivosťou 90%.
Vysielané svetlo
Optoelektronické snímače obvykle
používaju komponenty ktoré vyžarujú rôzne druhy svetla. Červené LED jeviditeľné svetlo vhodné pre zameranie a
nastavenie snímača Infračervené svetlo LED (IR) je neviditeľné svetlos vyššou energiou. Červené Laserové svetlo je
viditeľné a je vďaka svojím fyzikálnym vlastnostiam ideálnepre snímanie malých predmetov.
Zapínací
čas
Je čas ktorý uplynie od okamihu keď sa snímaný objekt s faktorom 2 nachádza v snímanej oblasti, až
do okamihu reakcie snímača.
Vypínací čas
Je čas ktorý uplynie od okamihu
keď snímaný objekt s faktorom 0,5 opustil snímanú oblasť, až do okamihu reakcie snímača.
Reakčný čas
Je to najväčší z časov ktoré snímač vyžaduje k reakcii po tom čo snímaný objekt vsúpil
do snímanej oblasti alebopo tom čo snímaný objekt opustil snímanú oblasť.
Teplota
okolia
Teplotný rozsah, v ktorom je zaistená správna funkcia snímača.
Prúd
záťažou a prúd snímačom bez záťaže
Maximálna hodnota prúdu, ktorý môže trvale pretekať výstupom snímača
a záťažou. Prúd snímačom bez záťaže predstavuje vlastný odber snímača.
Napájacie
napätie
Napäťový rozsah v ktorom snímač bezpečne pracuje. Pri jednosmernom napájaní nesmú byť
prekročené maximálne a minimálne hodnoty, a to ani zvyškovým zvlnením.
Napätie v
zopnutom stave
Úbytok napätia, ktorý vznikne na snímači pri maximálnom prúde záťažou.
Maximálna spínacia frekvencia
Maximálna frekvencia svetelných stavov,
ktoré striedavo aktivujú a deaktivujú výstup v pomere 1:1.
Magnetické snímače
Magnetické snímače reagujú na priblíženie k

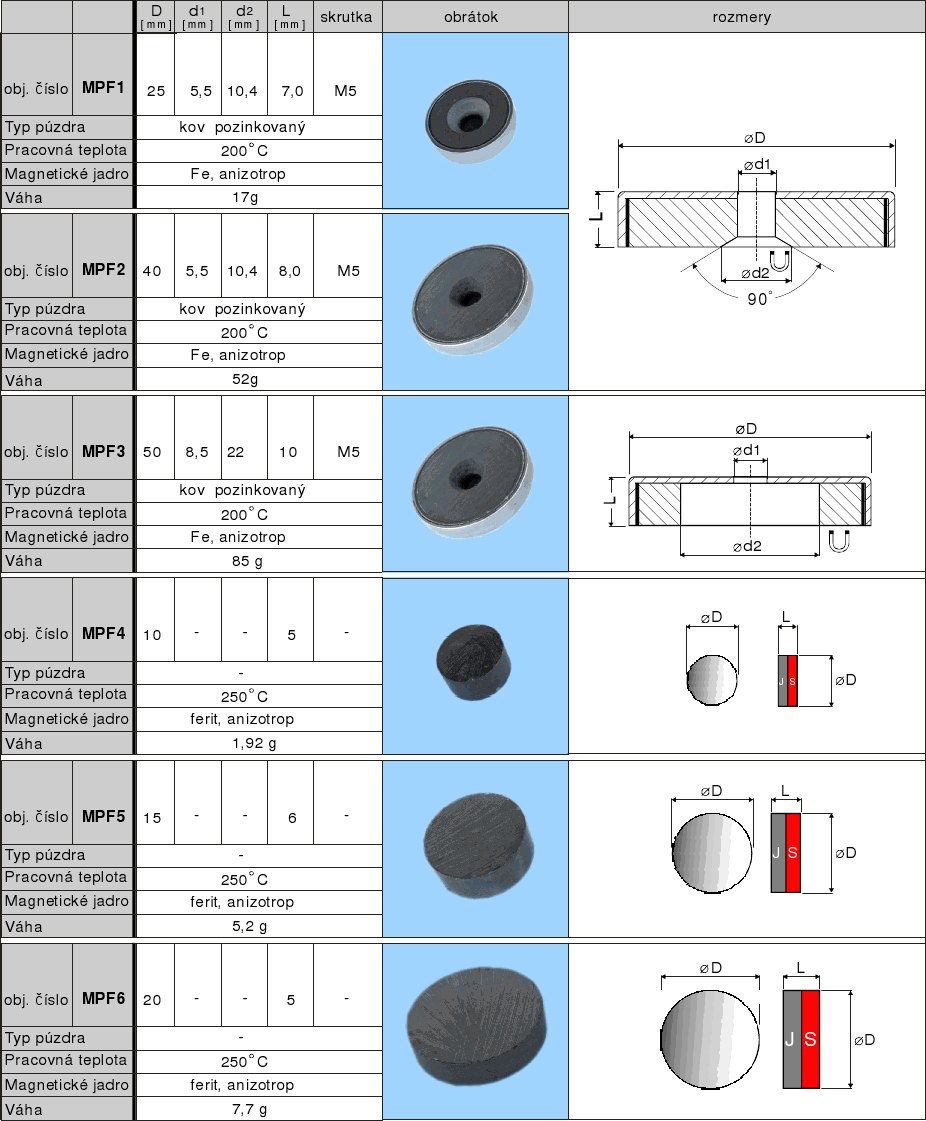

magnetickému polu. Ako spínací prvok je možné použiť nami dodávanémagnetické prvky. Nepotrebujú napájacie

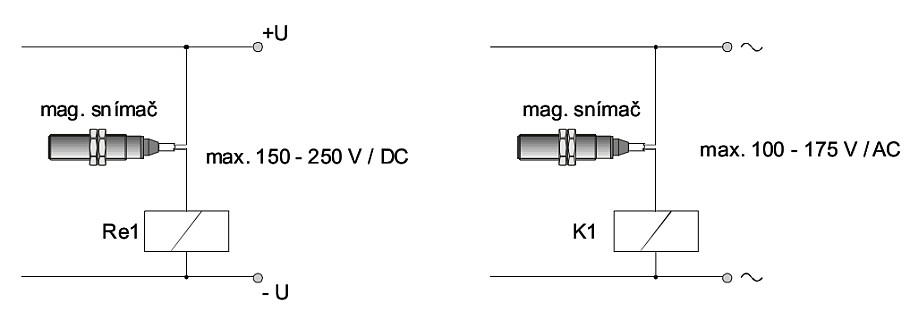

napätie a na pripojenie k záťaži stačí len dvojvodičové vedenie.Zapájajú sa do série so spotrebičom
(záťažou).
Môžu priamo spínať napr. relé (DC 24V) alebo iné zariadenie vyhovujúce katalógovýmúdajom.
Elektromagnetické snímače - PICK UP

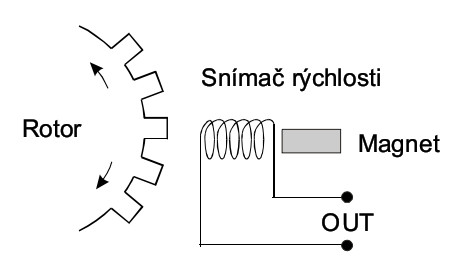

Elektromagnetické snímače
vyhodnocujú zmenu magnetického toku pomocou zmeny impedancie magnetického obvodu.Na pólovom nástavci s
permanentným magnetom je nasadená cievka s N závitmi.V magnetickom poli sa pohybuje feromagnetický prvok spojený
z meraným predmetom napr. ozubené koleso.
Napätie v snímacej cievke je dané časovou zmenou toku φ, riadeného
magnetickým odporom - reluktanciou vzduchovej medzery. Zmene jej dĺžky či prierezu zodpovedá amplitúda
výstupného napätia. Vzhľadom k jednoduchosti týchto snímačovnevyžadujúcich vonkajší napájací zdroj je ich hlavné
použitie pri meraní rýchlosti otáčania ozubených kolies. Označujú sa ajako Variable reluctance sensors -
VRS alebo magnetic PICK-UP sensors.

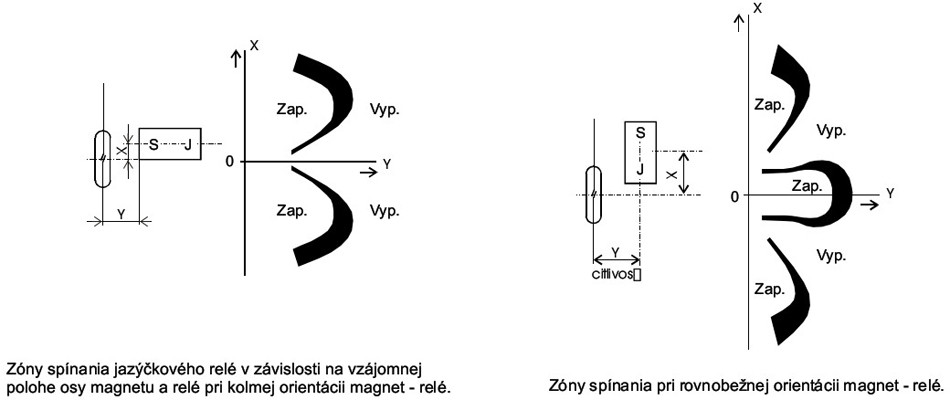

V aplikáciách je nutné počítaťtiež s vplyvom hysterezie,ako je vidieť na obrázkoch znázorňujúcich zóny zapnutia a vypnutia relév závislosti na vzdialenosti kolmo orientovaného ovládacieho magnetu od stredu relé vo smere osy x a y.
